قطره گیر کندانسور تبخیری
کد خبر: ۲۷۴۹۵۵
تاریخ انتشار: ۱۱ ارديبهشت ۱۴۰۱ - ۱۳:۲۵

قطره گیر کندانسور تبخیری

صدای ایران - قطره گیر کندانسور تبخیری دامی برای گیر انداختن قطرات آب مکش شده به طرف خروجی هوا در کندانسور تبخیری می‌باشد و نام دیگر قطره گیر الیمیناتور است. (Drift Eliminator) وظیفه دارد از پرتاب قطره‌های ریز آب به سمت فن کندانسور جلوگیری نماید این عمل جزء اولین و مهمترین وظایف قطره گیر است. المیناتور علاوه بر استفاده داخل چگالنده ترکیبی در انواع ایرواشر (شستشو دهنده هوا) و برج‌های خنک کننده نیز بکار برده می‌شود.

قطره گیر بعلت داشتن نقش محافظتی یکی از اصلی ترین قطعات جانبی کندانسور تبخیری محسوب می‌گردد. الیمیناتورها بین حد فاصل محل نصب سیستم پاشش سیال و خروجی هوا درون کندانسور بنحو عمودی یا افقی قرار می‌گیرند. برای بالا بردن کارایی چکه گیر معمولا بیشتر دو لایه قطره برگردان جهت مانع شدن بخار اشباع در دستگاه استفاده میشود. ارتفاع استاندارد قطره گیر کندانسور تبخیری چیزی حدود 13 الی 20 سانتی متر میباشد.

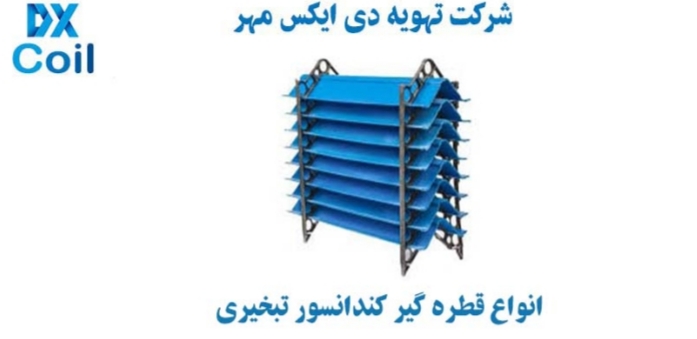

انواع قطره گیر کندانسور تبخیری

شرکت کویل سازی تهویه دی ایکس مهر تحت عنوان برترین سازنده تجهیزات حرارتی برودتی، تولید کننده انواع قطره گیر کندانسور نام برده شده در ذیل می‌باشد :

الیمیناتور لانه زنبوری کندانسور تبخیری : المیناتور لانه زنبوری پرکاربرد ترین نوع بوده که نام آن بخاطر شباهت با شکل و ظاهر شش ضلعی منظم لانه زنبور انتخاب شده است. متریال سازنده قطره برگردان لانه زنبوری از ورقه‌های PVC با ضخامت 500 الی 800 میکرون میباشد. صفحات پلی ونیل کلرید توسط چسب‌های گرانول مخصوص در چگالنده به یکدیگر متصل میشوند. چکه گیر زنبوری راندمان زیادی جهت جلوگیری از مصرف بالای آب دارد.

قطره گیر کندانسور تبخیری

قطره گیر تیغه ای چگالنده تبخیری :  الیمیناتور کندانسور مدل تیغه ای، ساختار تیغه مانند دارد. معمولا از متریالPP یا فایبر گلاس با ضخامت 600 الی 800 میکرون که توسط اسپیسر به یکدیگر متصل شده تولید میگردد.


نکته : چکه گیر استفاده شده در کندانسور ترکیبی با علم بر اینکه کدام یک (لانه زنبوری یا تیغه ای ) مناسب است کاربرد دارد.

اهمیت نصب قطره گیر در کندانسور تبخیری

المیناتورها قسمت مجرای خروجی هوا در تجهیزاتی که با هدر رفتن آب سروکار دارند نظیر کندانسور تبخیری قرار گرفته و اکثرا نقش محافظتی از اجزای سیستم هوادهی را بر عهده گرفته اند. نام دیگر قطره گیر شبنم گیر می باشد علت نام گذاری این است که الیمیناتور با ایجاد یک سطح تماس سبب کنداکس یا شبنم شدن بخشی از قطرات همچنین ایجاد رطوبت هوا می‌شود فلذا به همین خاطر شبنم گیر نیز نام گذاری می‌گردد.

بعلت کاهش میزان آب مصرفی هنگام محاسبه کندانسور ترکیبی بکارگیری قطره گیر شدیدا توصیه می شود. فن درون چگالنده جریان هوا را همراه فشار تعیین شده از قسمت کرکره ورودی هوا به سمت بالا هدایت میکند. با این عملکرد تعداد اندک قطرات ریز خروجی بخاطر وجود نیروی مکش فن بطرف خروجی هدایت می‌شوند. قطره‌های سیال طی برخورد با صفحات و تیغه‌های الیمیناتور انرژی جنبشی خود را از دست داده و بعلت وجود نیروی جاذبه به سمت پایین برمیگردند. تاکید اصلی بر وجود داشتن قطره گیر تاثیر مستقیم آن بر میزان مصرف آب چگالنده ترکیبی میباشد.



قطره گیر کندانسور تبخیری
جنس قطره گیر کندانسور تبخیری

بخاطر تماس دائمی قطره گیر کندانسور با جریان هوای مرطوب و قطرات سیال این قطعه عموما از متریال‌های پلیمری تولید میگردد. متریال چکه گیرها معمولا PVC (پلی ونیل کلراید)،PP  (پلی پروپلین) یا FRP فایبرگلاس میباشد. هر سه جنس ذکر شده سختی مناسبی مقابل پوسیدگی، خوردگی، رسوب دارند. چنانچه نمی‌دانید چه نوع المیناتوری برای دستگاه کندانسور شما مناسب می‌باشد میتوانید با کارشناسان شرکت DX تماس برقرار نمایید تا آنها راهنمای شما عزیزان باشند.
